產品特點

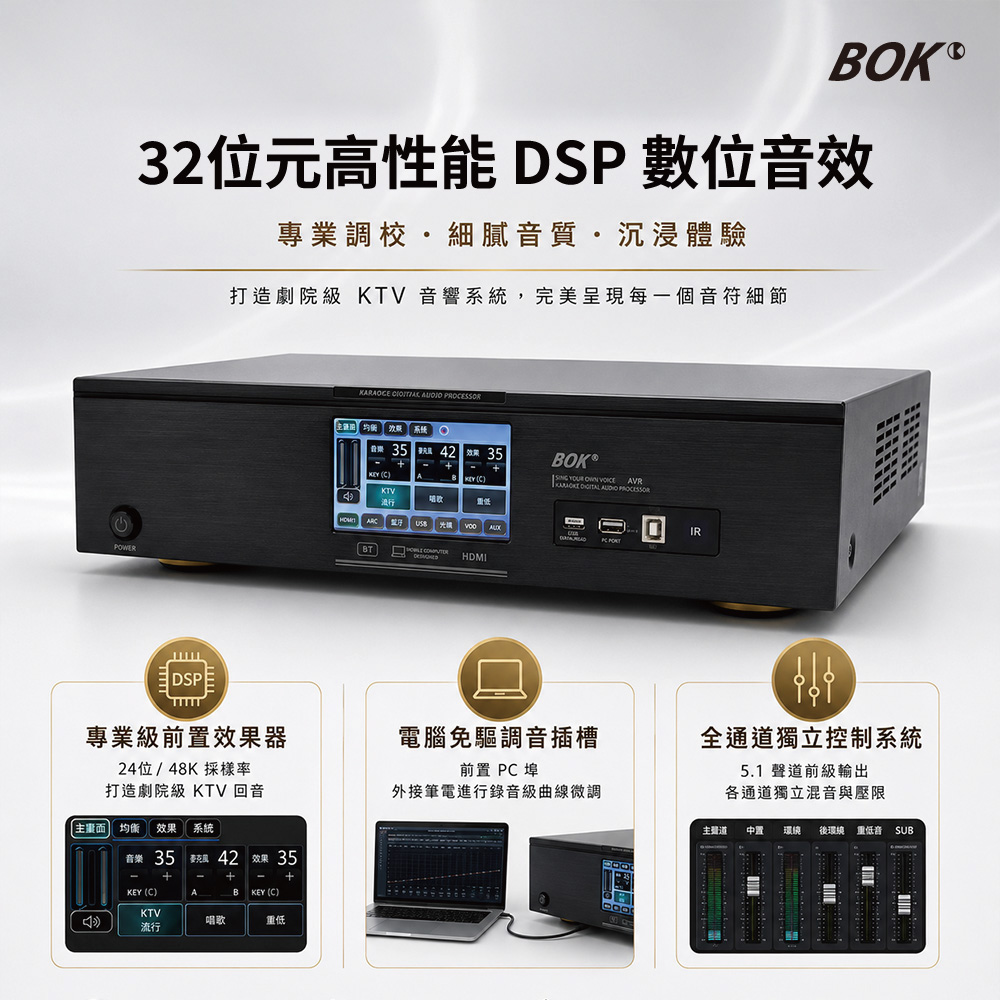

1．採用32位高性能DSP和AD/DA，24位，48K採樣純數字的專業KTV前置效果器。

2．獨特的麥克風反饋抑制算法，有4級強度可調。

3．專業演唱的回音效果。

4．具有音頻處理器的功能，擁有超精細的延時調整。

5．光纖、HDMI、數字音頻輸入接孔，獲得更完美的音源。

6．音樂的變調功能，隨時滿足不同歌唱者的要求；即時和自動的超低音加強舞會模式。

產品功能

1．2組麥克風輸入，麥克風高通濾波器和低通濾波器，擁有雙麥克風輸入，MICA和MICB，雙路獨立10段參量均衡。

2．立體聲模擬音樂輸入，7段參量均衡，高通濾波器和低通濾波器。

3．模擬音頻輸入，光纖音頻輸入，藍牙、U盤、HDMI音頻輸入，HDMI電視回傳，多種輸入選擇。

4．6個獨立通道輸出，每個通路都可以獨立的混音、高低分頻器、主輸出和環繞7段參量均衡、中置

7段和超過低音5段參量均衡、延時、壓限、極性變換、音量調節、靜音。

5．密碼管理，密碼鎖屏功能。

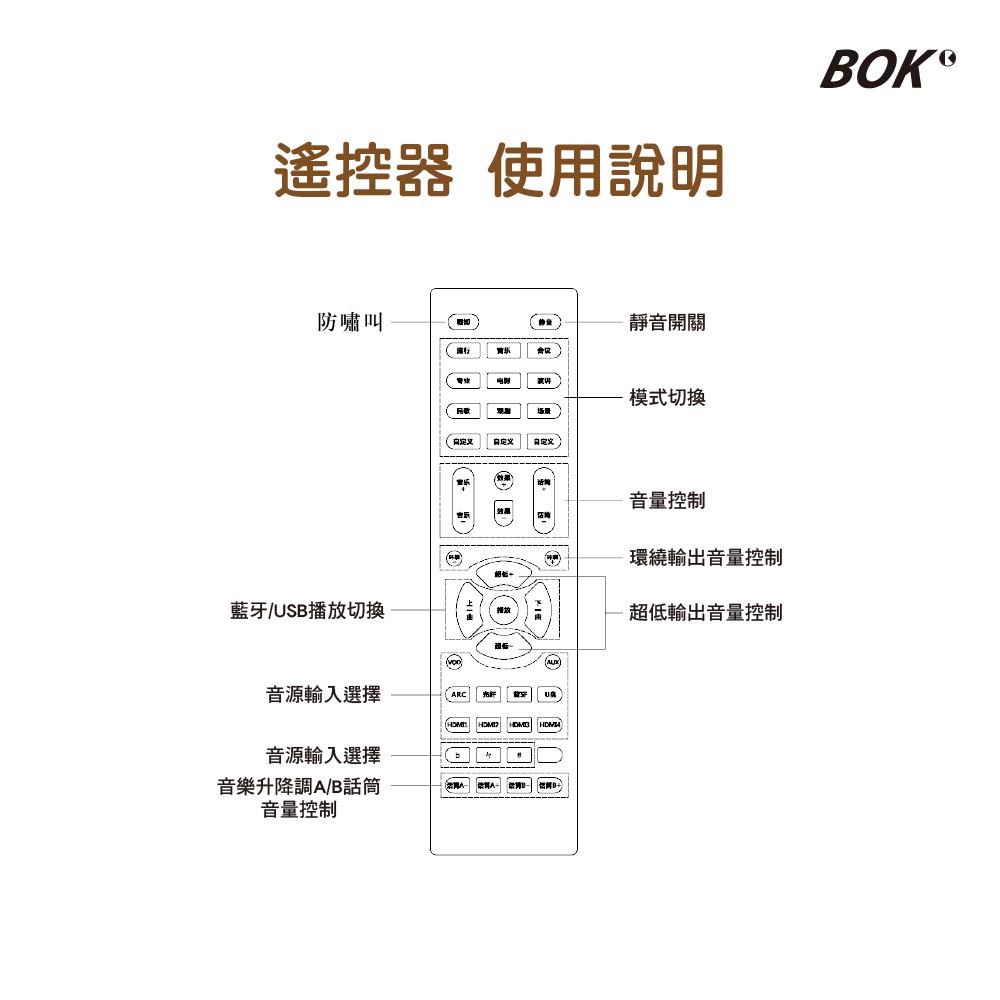

6．擁有12組用戶參數存儲和調用。7．無線區外遙控和藍牙功能。

8．免驅動USB接口，實時通過PC軟件控制全部參數

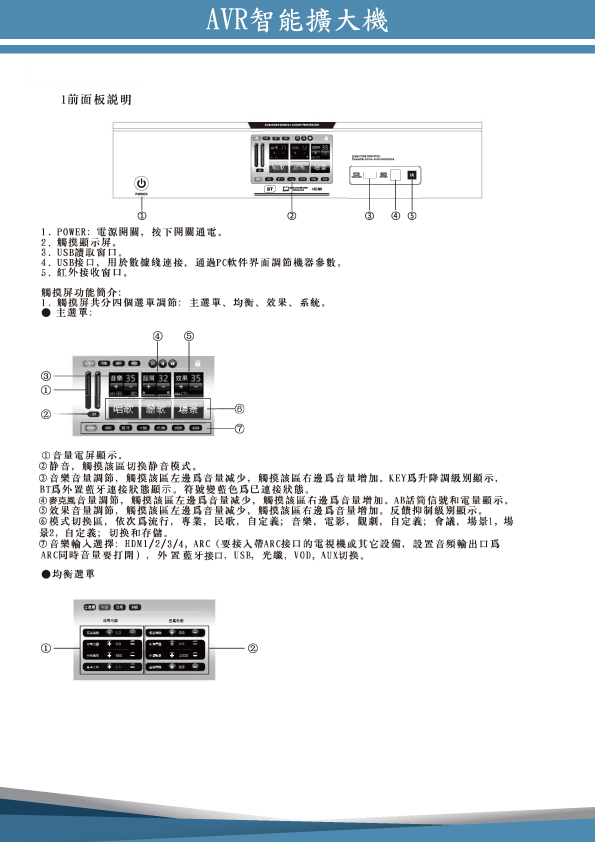

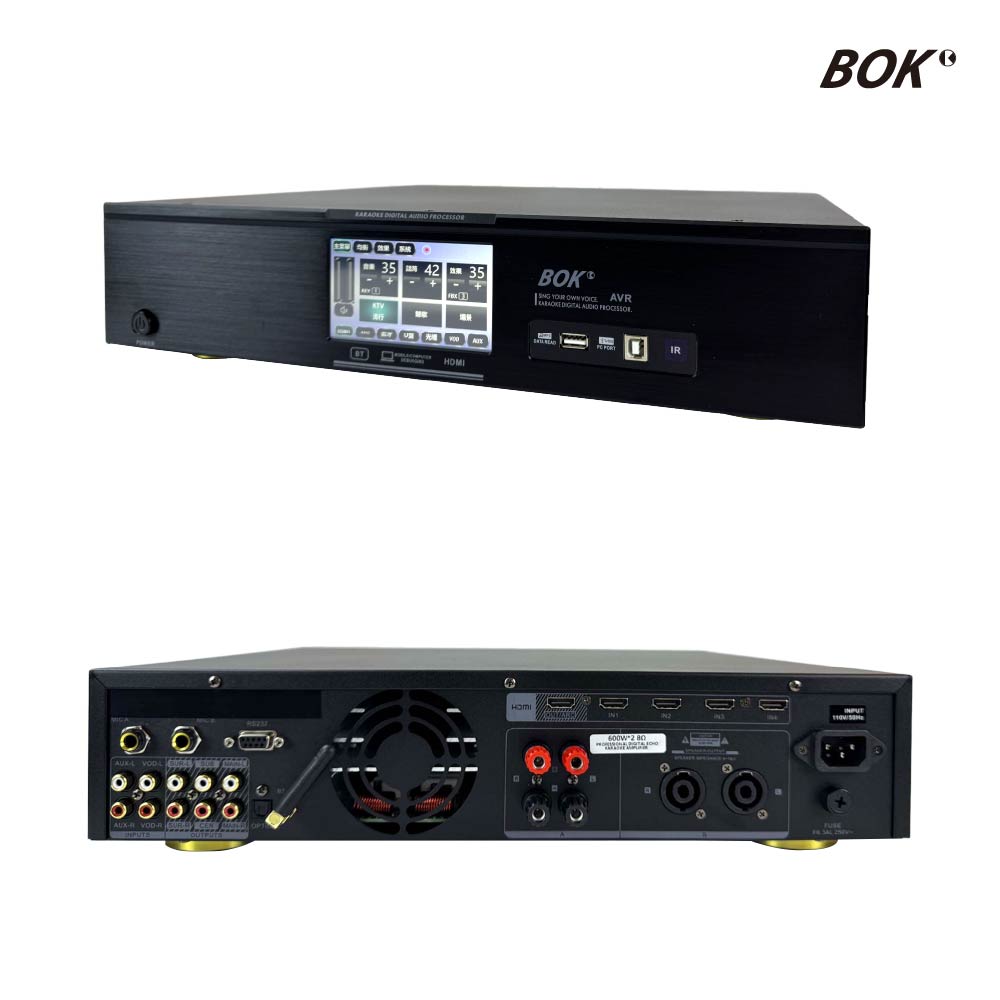

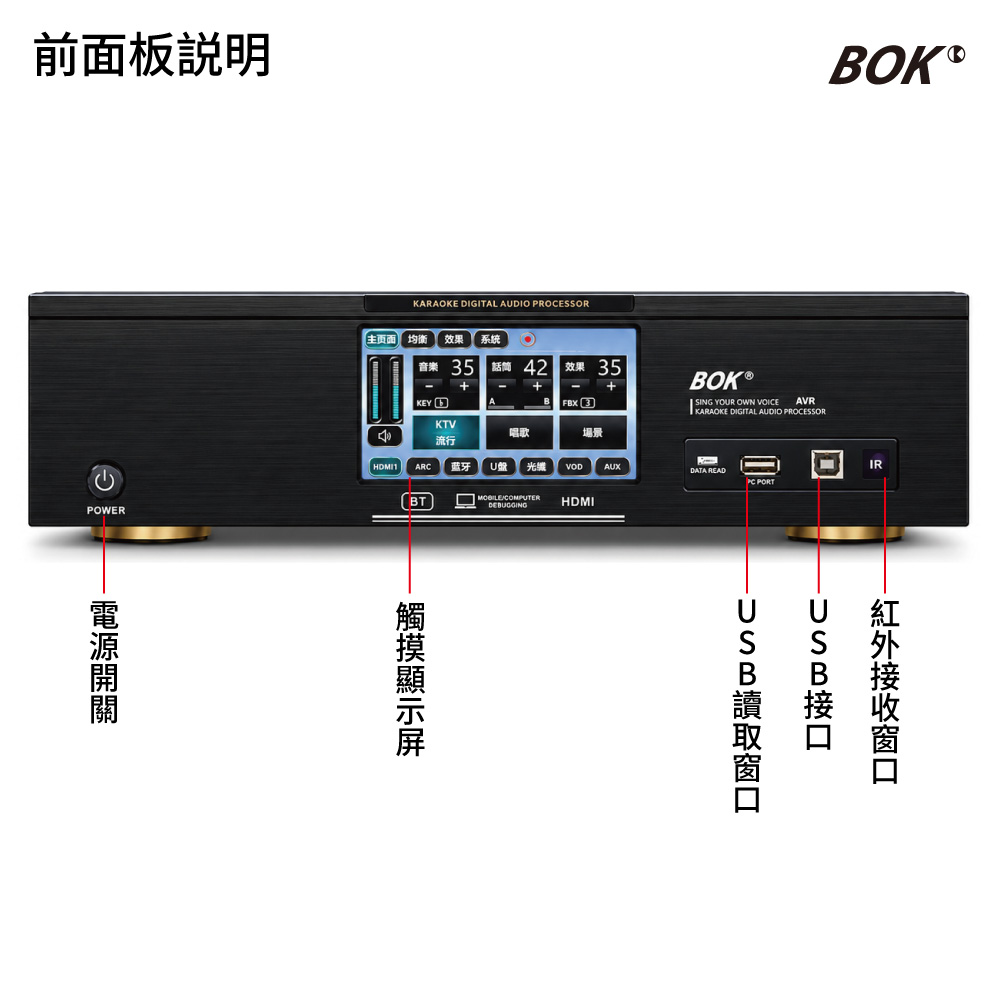

前面板說明：

1. POWER：電源開關，按下開關通電
2. 觸摸顯示螢幕
3. USB讀取插孔
4. USB插孔，用於數據線連接，通過PC軟件界面調節機器參數
5. 紅外接收

觸控螢幕功能简介：

1. 觸控螢幕共分四個選單調節：主選單、均衡、效果、系統

• 主選單：

①音量電屏顯示。

②靜音，觸摸該區切換靜音模式。

③音樂音量調節，觸摸該區左邊為音量減少，觸摸該區右邊為音量增加。KEY為升降調級別顯示，BT為藍牙連接狀態顯示。符號變藍色為已連接狀態。

④麥克風音量調節，觸摸該區左邊為音量減少，觸摸該區右邊為音量增加。AB話筒信號和電量顯示。

⑤效果音量調節，觸摸該區左邊為音量減少，觸摸該區右邊為音量增加。反饋抑制級別顯示。

⑥模式切換區，依次為流行，專業，民歌，自定義；音樂，電影，觀劇，自定義；會議，場景1，場景2，自定義；切換和存儲。

⑦音樂輸入選擇：HDM1/2/3/4，ARC（要接入帶ARC插孔的電視機或其它設備，設置音頻輸出口為ARC同時音量要打開），藍牙，U盤，光纖，VOD，AUX切換。

• 均衡選單

• 麥克風均衡

低音增益，-24dB~24dB；中音增益，-24dB~24dB；

中音頻率，中音掃頻調節，範圍：20Hz~20KHz；高音增益，-24dB~24dB；

②音樂均衡

低音增益，-24dB~24dB；中音增益，-24dB~24dB；

中音頻率，中音掃頻調節，範圍：20Hz~20KHz；高音增益，-24dB~24dB；

• 效果選單

①回聲音量：0~100；調節回聲效果增加到原信號的多少，數值越大效果越明顯。回聲延時：1~500ms；回聲效果中兩個回聲間距的時間，數值越大回聲間隔越長。回聲重覆比例：0~90；回聲效果重覆的次數多少，數值越大回聲次數越多。

②混響音量：0~100；調節混響效果增加到原信號的多少，數值越大效果越明顯。混響延時：500~5000ms；數值越大越能產生較寬闊空間的效果。

混響預延時：0~100ms；混響效果被聽到的延時時間，數值越大混響效果越晚出現，於產生較寬敞的效果。

• 系統選單

• 音樂初始音量：範圍：0~84；
• 麥克風音量：範圍：0~84；
• 效果初始音量：範圍：0~84；
• 使用初始音量：是/否；
• 選擇“是”切換模式時音量隨初始音量變化，選擇“否”切換模式音量不變。
• 音樂升調：升調7段，降調7段；
• 麥克風防嘯：範圍：0~4；
• 語言：中英文切換。

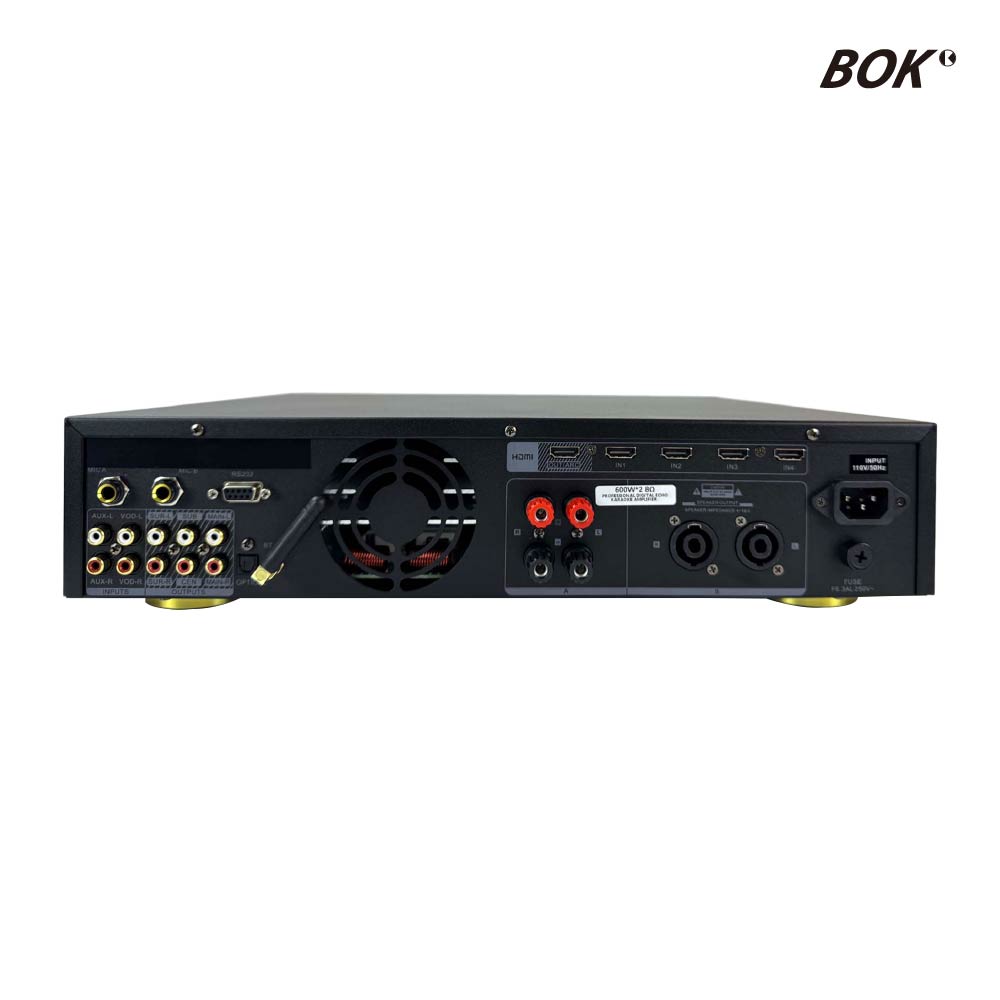

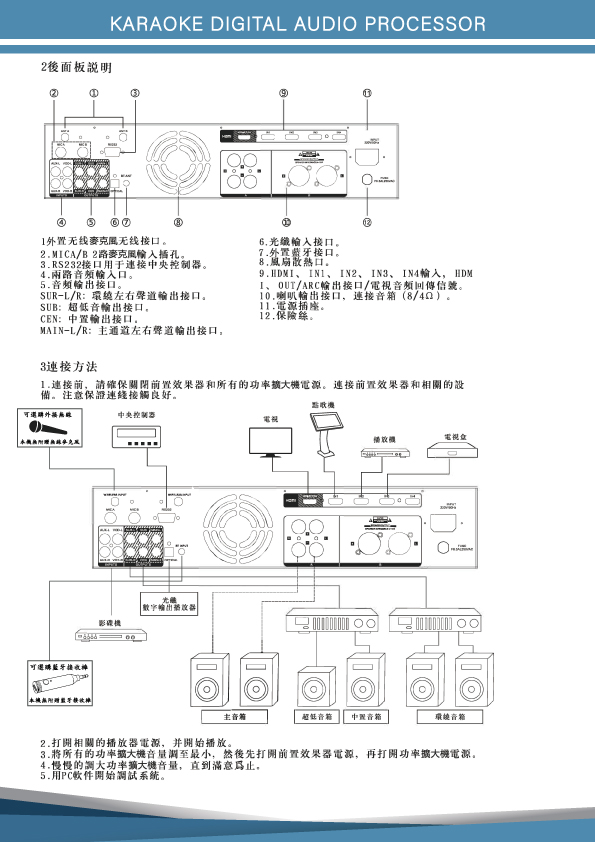

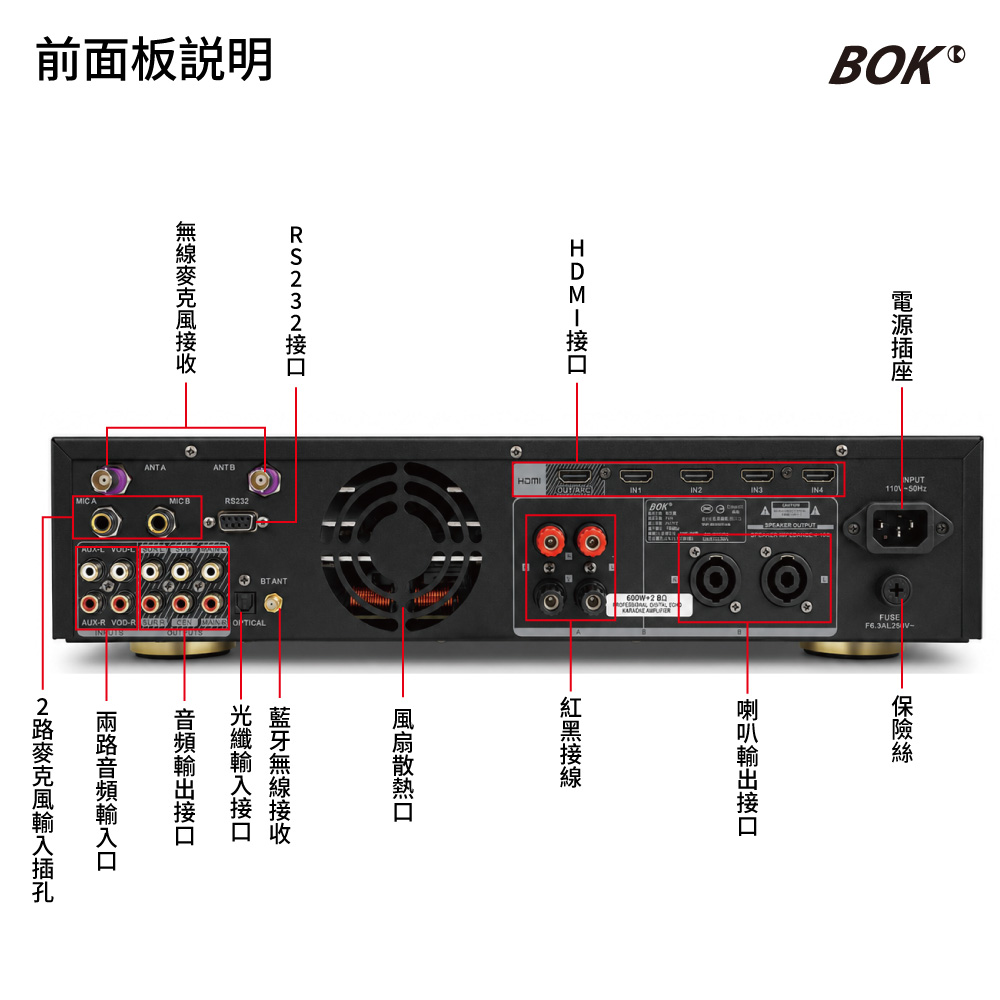

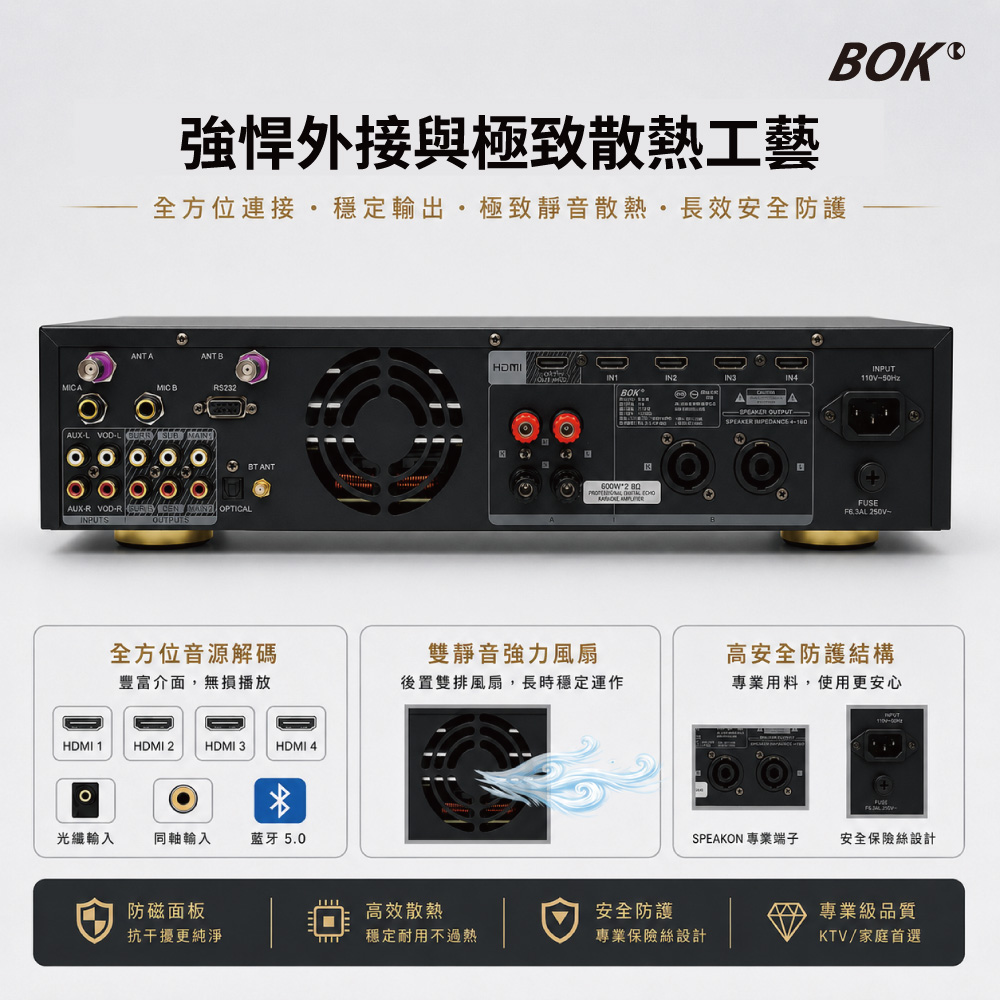

後面板說明：

1.無線麥克風天線接收

2.MICA/B 2路麥克風輸入插孔

3.RS232接口用於連接中央控制器

4.兩路音頻輸入口

5.音頻輸出接孔

SUR-L/R：環繞左右聲道輸出接孔。SUB：超低音輸出接孔

CEN：中置輸出接口

MAIN-L/R：主通道左右聲道輸出接孔

6.光纖輸入接口

7.藍牙天線接收

8.風扇散熱口

9.HDMI、IN1、IN2、IN3、IN4輸入，HDMI、OUT/ARC輸出接口/電視音頻回傳信號。

10.喇叭輸出端子，連接喇叭（8/4Ω）

11.電源插座

12.保險絲
